单片机防火防盗报警系统

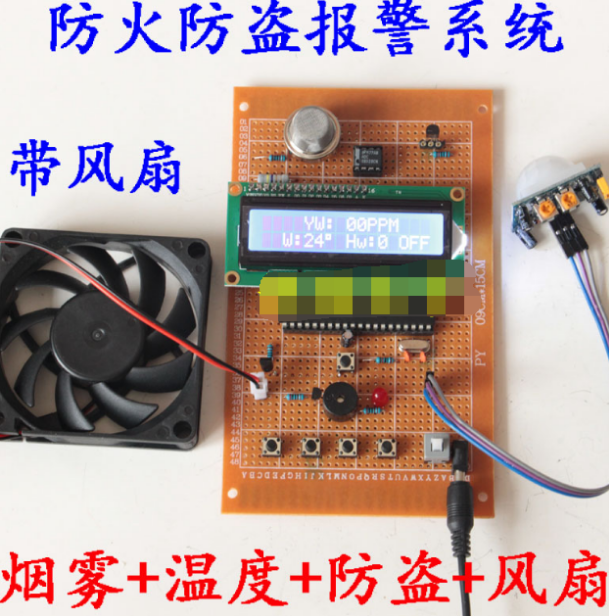

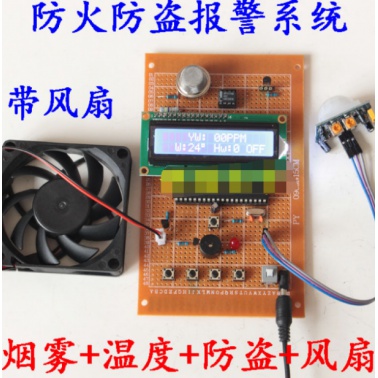

本系统采用单片机+MQ-2烟雾传感+ADC0832模数转换芯片+DS18B20温度传感器+红外热释电传感器+LCD1602液晶显示+风扇+按键+蜂鸣器 而成。
按键说明:
从左边第一个起,紧急报警键、减键\布防键、加键\取消报警键、设置键、单独一个控制为复位按键。
报警方式:蜂鸣器指示灯声光报警。
1. 单片机型号:STC89C52/51、AT89C52/51、AT89S52/51 可任选,默认发STC89C52,需要其他型号拍时可留言或和客服联系。
2.产品自带单片机上电复位电路、手动复位电路(复位按键)、晶振电路(给单片机提供时钟周期)。
3.可设置烟雾浓度和高温报警值,并有掉电保存功能。
4.可紧急报警和手动取消紧急报警功能。
5.当烟雾传感器检测到火灾释放的烟雾时,信号由ADC0832进行处理模数转化再到单片机进行处理,当检测到浓度超标时,蜂鸣器会发出滴滴的报警声。
6.火灾发生往往环境温度会升高,到检测到温度超过设定的报警温度时候,蜂鸣器也将产生报警。
7.LCD1602第一行显示烟物浓度,第二行显示当前温度、红外人体感应信号(有人显示为1)、和布防状态。
8.按下布防键后,系统等待15秒进入布防状态(此时液晶上开始计时),15秒后系统进入布防状态(LCD1602液晶上显示“ON”),当有人靠近时,红外热释电传感器信号输送给单片机,单片机接收到信号马上报警。
供电方式:支持USB供电或者电池盒供电,二选一免费送一种,默认是送usb供电线。需要换成电池盒的话,下单时请留言备注或联系客服说明。
