一、自动喷水灭火系统的主要结构

洒水喷头结构大同小异，下面以直立型玻璃球喷头和下垂型玻璃球喷头为例，展示结构如下：

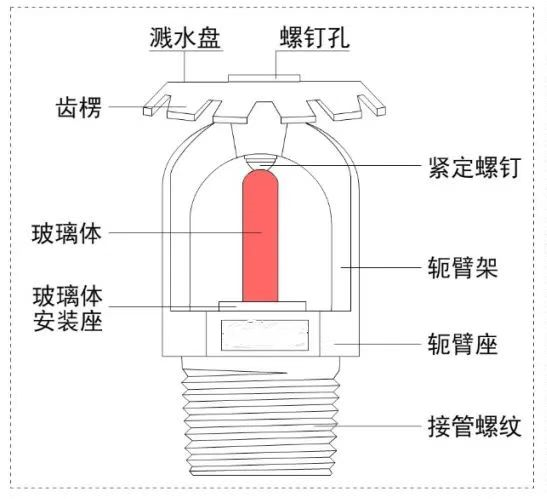

1、直立型喷头结构示意

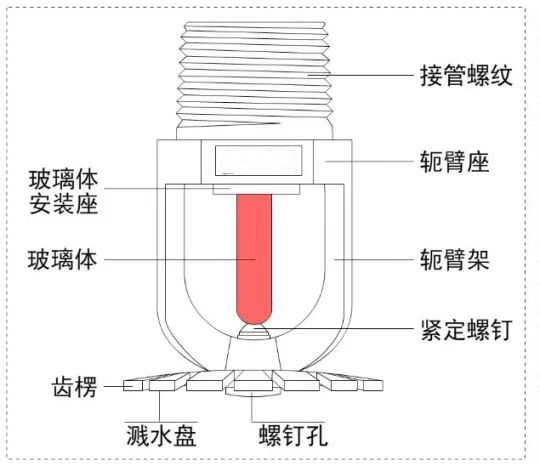

2、下垂型喷头结构示意及实物对比图:

二、自动喷水灭火系统的动作原理

在洒水喷头感温释放机构（玻璃球或易熔合金元件）的支撑下，密封件确保喷头密闭，火灾发生时，感温释放机构在预定温度下动作，喷头接管的压力水冲开密封件，喷水灭火。

下面，以直立型、下垂型、边墙型玻璃球喷头以及隐蔽式喷头为例，展示动作原理：

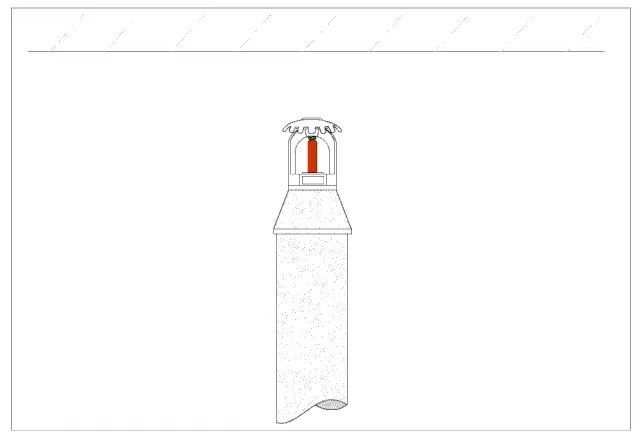

1、直立型喷头示意图：

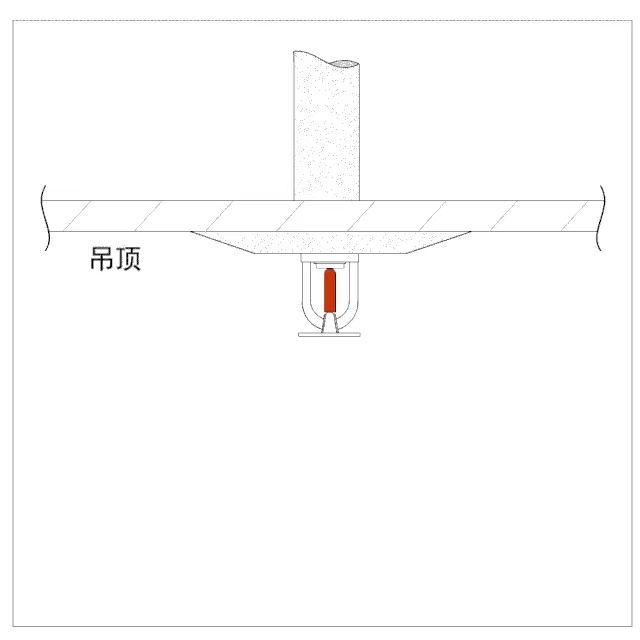

2、下垂型喷头灭火动作示意图:

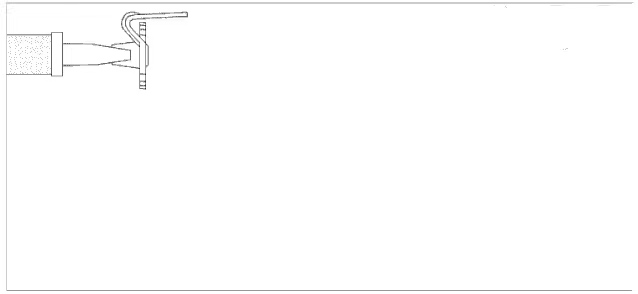

3、边墙型喷头灭火动作示意图：

4、隐蔽式喷头灭火动作示意图：

三、 动作温度和颜色标志

玻璃球洒水喷头的公称动作温度与玻璃球液体颜色对应，易熔元件洒水喷头的公称动作温度与轭臂或相应位置的颜色标志对应：

比如，公称动作温度68℃的玻璃球洒水喷头，玻璃球内液体色标为红色。
