一、湿式报警阀的主要功能

自动喷水灭火系统应设报警阀组，湿式系统采用湿式报警阀。

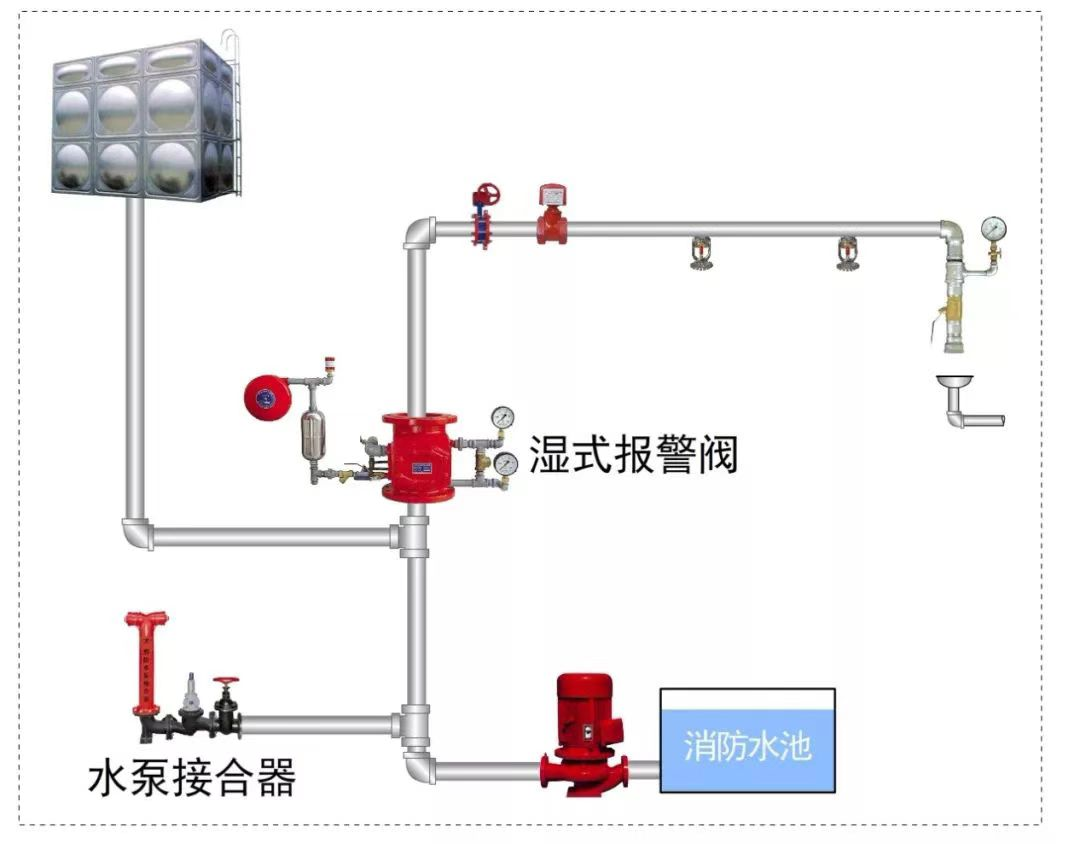

湿式报警阀是一种只允许水流入湿式灭火系统的单向阀，在规定压力、流量下驱动配套部件报警。火灾发生时，闭式喷头探测火灾，受热开启灭火；水流经过湿式报警阀组，湿式报警阀启动，经过延迟器延时后，水力警铃和压力开关动作；压力开关连锁消防水泵启动，同时向控制中心发出报警信号。

二、湿式报警阀的结构原理：

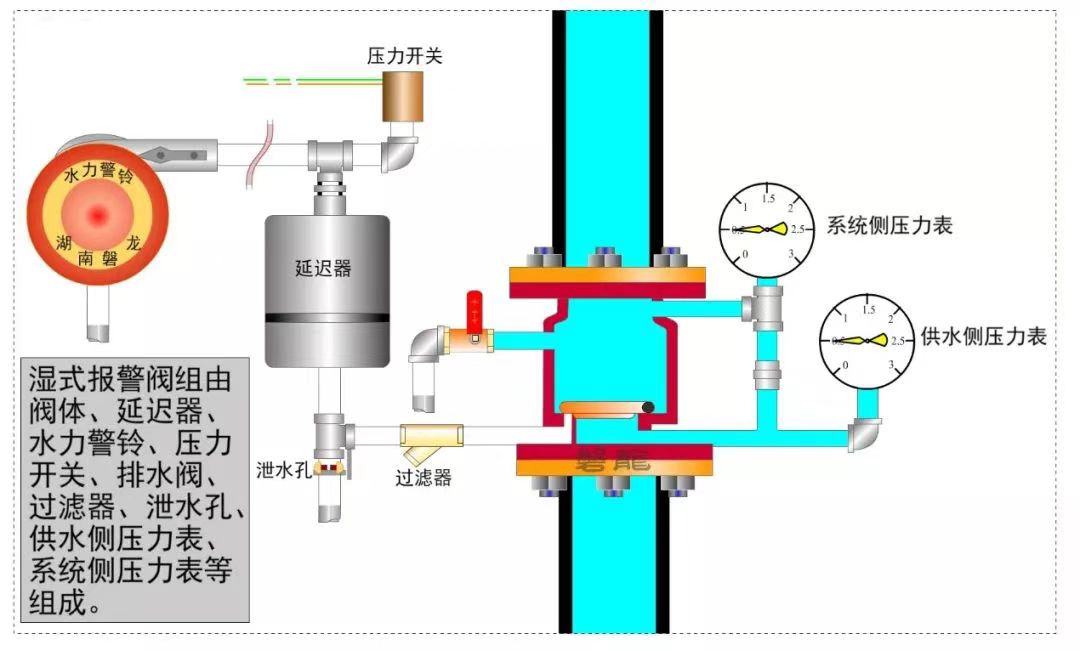

1、湿式报警阀组由阀体、延迟器、水力警铃、压力开关、排水阀、过滤器、泄水孔、供水侧压力表、系统侧压力表等组成。阀体被座圈和阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通。座圈上有多个沟槽小孔，沟槽小孔与报警水道相通。准工作状态时，沟槽小孔被阀瓣封闭，水流不能进入报警水道。阀体上设有补偿器(类似小孔单向阀)，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补偿器平衡阀体的上下腔压力，避免误报警。

2、当洒水喷头开放时，报警阀的系统侧压力降低，水流推动阀瓣开启，进入系统侧管网。同时，水流经沟槽小孔进入报警水道，少部份水流通过泄水孔排放，大部分水流进入延迟器。当延迟器蓄满以后，水流推动水力警铃报警，同时压力开关输出开关触点信号，连锁消防水泵。

注：延迟器可以进一步防止水流波动引起的误动作，阀瓣误动以后，会自动复位，在延迟器蓄满以前，水可以经泄水孔放空。

三、 湿式报警阀的应用

1、一个湿式报警阀组控制的喷头数不宜超过800只。

注：配水支管同时安装保护吊顶下方和上方空间的喷头时，应只将数量较多一侧的喷头计入报警阀组控制的喷头总数。

2、保护室内钢屋架等建筑构件的闭式系统，应设独立的报警阀组。

为钢屋架等建筑构件建立的闭式系统，主要用于钢屋架的防火冷却，功能与用于扑救地面火灾的闭式系统不同，为便于分别管理，规定单独设置报警阀组。

3、串联接入湿式系统配水干管的干式、预作用、雨淋等其他系统，应分别设置独立的报警阀组，其控制的喷头数计入湿式阀组控制的喷头总数。

4、每个报警阀组供水的最高与最低位置喷头，其高程差不宜大于50m。

规定本条的目的，是为了控制高、低位置喷头间的工作压力，防止其压差过大。当满足最不利点处喷头的工作压力时，同一报警阀组向较低有利位置的喷头供水时,系统流量将因喷头的工作压力上升而增大。限制同一报警阀组供水的高、低位置喷头之间的位差，是均衡流量的措施。

5、报警阀组宜设在安全及易于操作的地点，报警阀距地面的高度宜为1.2m。安装报警阀组的部位应设有排水设施。

6、连接报警阀进出口的控制阀应采用信号阀，当不采用信号阀时，控制阀应设锁定阀位的锁具。

7、水力警铃的工作压力不应小于0.05MPa，并应符合下列规定：

1）应设在有人值班的地点附近或公共通道的外墙上；

2）与报警阀连接的管道，其管径应为20mm，总长不宜大于20m。

8、报警阀组安装的位置应符合设计要求；当设计没有要求时，应符合下列规定：

报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m，两侧与墙的距离不应小于0.5m，正面与墙的距离不应小于1.2m；报警阀组凸出部位之间的距离不应小于0.5m.
